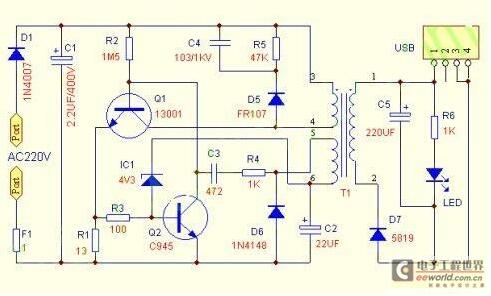

  图中用1欧的电阻F1起到保险丝的作用，用一个二极管D1完成整流作用。接通电源后，C1会有300V左右的直流电压，通过R2给Q1的基极提供电流，Q1的发射极有R1电流检测电阻R1，Q1基极得电后，会经过T1的（3、4）产生集电极电流，并同时在T1的（5、6）（1、2）上产生感应电压，这两个次级绝缘的圈数相同的线圈，其中T1（1、2）输出由D7整流、C5滤波后通过USB座给负载供电；其中T1（5、6）经D6整流、C2滤波后通过 IC1（实为4.3V稳压管）、Q2组成取样比较电路，检测输出电压高低；其中T1（5、6）、C3、R4还组成Q1三极管的正反馈电路，让Q1工作在高频振荡，不停的给T1（3、4）开关供电。当负载变轻或者电源电压变高等任何原因导致输出电压升高时，T1（5、6）、IC1取样比较导致Q2导通，Q1 基极电流减小，集电极电流减小，负载能力变小，从而导致输出电压降低；当输出电压降低后，Q2取样后又会截止，Q1的负载能力变强，输出电压又会升高；这样起到自动稳压作用。

  本电路虽然元件少，但是还设计有过流过载短路保护功能。当负载过载或者短路时，Q1的集电极电流大增，而Q1的发射极电阻R1会产生较高的压降，这个过载或者短路产生的高电压会经过R3让Q2饱和导通，从而让Q1截止停止输出防止过载损坏。因此，改变R1的大小，可以改变负载能力，如果要求输出电流小，例如只需要输出5V100MA，可以将R1阻值改大。当然，如果需要输出5V500MA的话，就需要将R1适当改小。注意：R1改小会增加烧坏Q1的可能性，如果需要大电流输出，建议更换13003、13007中大功率管。

　C4、R5、D5起什么作用呢？T1变压器是电感元件，Q1工作在开关状态，当Q1截止时，会在集电极感应出很高的电压，这个电压可能高达1000伏以上，这会使Q1击穿损坏，现在有了高速开关管D5，这个电压可以给C4充电，吸收这个高压，C4充电后可以立即通过R5放电，这样Q1不会因集电极的高电压击穿损坏了，因此，这三个元件如有开关或者损坏，Q1是非常危险的，分分秒秒都可能会损坏。

　1N4007是低频二极管，FR107是高频高压二极管，1N5819是低电压高频肖特基二极管。（代换关系：FR107可以代替1N4007，反之则不行；而1N5819则不能用其它二极管代替，1N5819的导通电压很低，相当于锗管的导通电压，因此，低电压整流效率很高，如果一定要用其它二极管代替，则出输出功率下载，发热严重，效率变低。）
