笔记本电脑电源适配器线路图

文章作者：handler 时间：2017-10-30 09-17-52

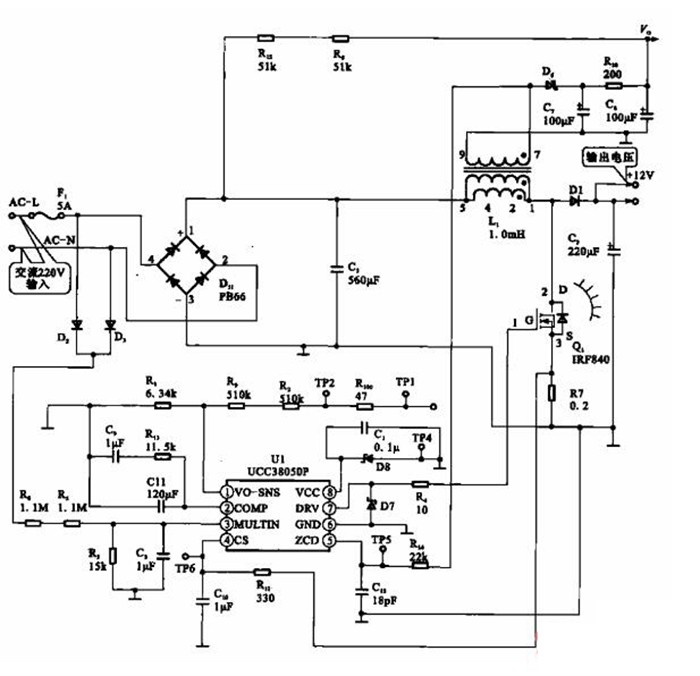

笔记本电脑的电源适配器电路，交流220 V电压经整流滤波电路后输出+300 V直流电压，再经开关振荡电路Ul (UCC38050P)、开关管控制、变压器Li变压、次级整流滤波后输出+12V的直流电压。
